Zwischenböden fest

2010-7288-44-17

Zwischenböden fest

  • Zur Montage an den Schrankholmen

Produktbeschreibung

Schutzleiteranschluss nach DIN EN 61439-1, Klipsmuttern mit Erdungsspitze.

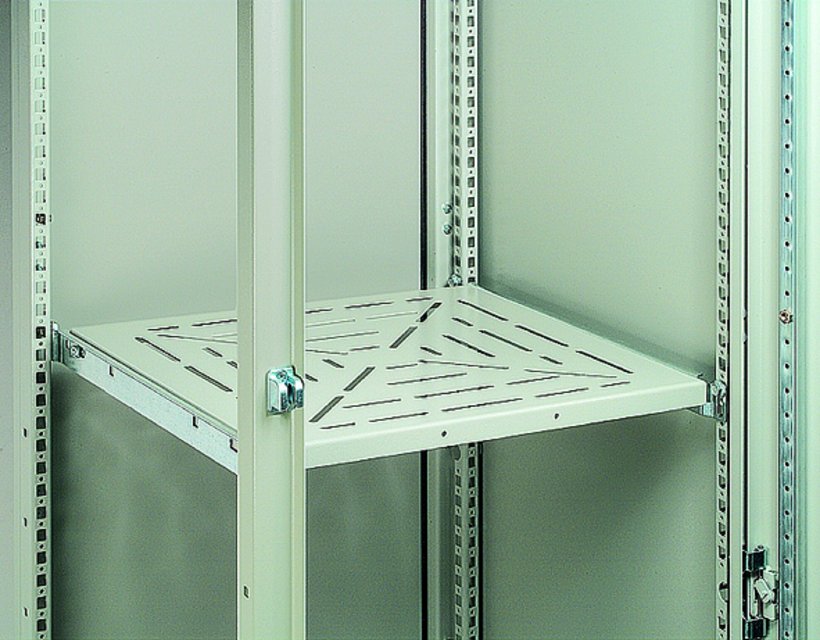

Zwischenböden zur Montage am Schrankholm. Durch Ausnutzung der vollen Schrankinnenbreite ergeben sich sehr große Stellflächen.

Die Befestigung erfolgt durch Vormontage mit Klipsmuttern und Schrauben. Danach wird der Zwischenboden einfach eingehängt und gesichert.

Die Perforierung der Böden verhindert die Bildung von Wärmenestern.

Technische Daten

  • Artikelnummer: 2010-7288-44-17
  • Abmessungen: passend für Breite : 800 mm  passend für Tiefe : 800 mm
  • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
  • Material: Stahlblech
  • Maß Lochung (a): 695 mm
  • Gewicht: 7 kg
  • Bauhöhe: 25 mm
  • Stellfläche: X: 733 mm x Y: 444 mm
  • Belastbarkeit: 50 kg
  • Blechstärke: 2 mm

Hinweis

  • Eine zusätzliche Aufbauschiene wird bei Schrägstellung des Zwischenbodens benötigt.
  • Die senkrechte Montageschienen werden nur bei Einbau in H370 und H390 Schränke benötigt.
  • Zwischenboden mit Befestigungsteilen für Festeinbau
Senkrechte Montageschiene
0391-9018-00-03
Senkrechte Montageschiene
Passend für Höhe
1800 mm
Senkrechte Montageschiene
0391-9020-00-03
Senkrechte Montageschiene
Passend für Höhe
2000 mm
Senkrechte Montageschiene
0391-9010-00-03
Senkrechte Montageschiene
Passend für Höhe
1000 mm
Senkrechte Montageschiene
0391-9012-00-03
Senkrechte Montageschiene
Passend für Höhe
1200 mm
Senkrechte Montageschiene
0391-9014-00-03
Senkrechte Montageschiene
Passend für Höhe
1400 mm
Senkrechte Montageschiene
0391-9016-00-03
Senkrechte Montageschiene
Passend für Höhe
1600 mm
Klipsmuttern
2070-9102-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5 x 9,5 mm
Variante
ohne Erdungsspitze
Anreihschrank Stahlblech H395, Front- und Rücktür
0395-8018-82-07
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
800 mm
Höhe
1800 mm
Tiefe
800 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, Front- und Rücktür
0395-8018-82-17
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
800 mm
Höhe
1800 mm
Tiefe
800 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, Front- und Rücktür
0395-8020-82-07
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
800 mm
Höhe
2000 mm
Tiefe
800 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, Front- und Rücktür
0395-8020-82-17
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
800 mm
Höhe
2000 mm
Tiefe
800 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
CAD-Daten und weitere Darstellungen:
Als PDF speichern Als PDF speichern Direkt-Anfrage
Zwischenböden fest
Zwischenböden fest
Schutzleiteranschluss nach DIN EN 61439-1, Klipsmuttern mit Erdungsspitze.
Zwischenböden zur Montage am Schrankholm. Durch Ausnutzung der vollen Schrankinnenbreite ergeben sich sehr große Stellflächen.
Die Befestigung erfolgt durch Vormontage mit Klipsmuttern und Schrauben. Danach wird der Zwischenboden einfach eingehängt und gesichert.
Die Perforierung der Böden verhindert die Bildung von Wärmenestern.
