Wendewinkel
Hauptmerkmale
- Durchgängig offen einlegbar
Produktbeschreibung

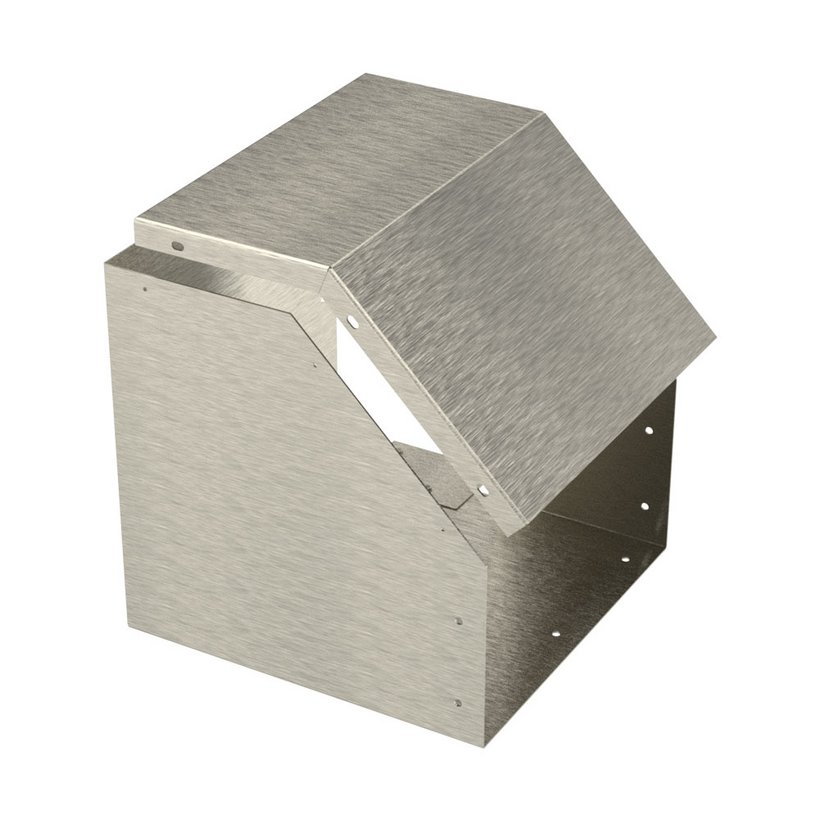

Für den Wechsel des Verlegequerschnittes von der horizontalen in die vertikale Ausrichtung.
Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Die Kanalenden besitzen Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
Technische Daten
- Artikelnummer: 1207-1430-90-01
- Typ: Leitungskanal 1207
- Querschnitt: 300 x 150 mm
- Winkel: 90°
- VERLEGERICHTUNG: Abgang rechts hinten
- Schutzart: IP2X
- Material: Edelstahl 1.4301
- Oberfläche: Außen gebürstet
- Blechstärke: 1,5 mm
- Gewicht: 5.05 kg
Hinweis
- Zur Verbindung mit einem Leitungskanal oder einem anderen Formteil werden entweder Verbindungs-U oder Verbindungswinkel benötigt.
- Je nach Gradzahl des Winkelstücks und der Ausführung des als nächstes angeschlossenen Formteiles, werden Befestigungswinkel mit unterschiedlichen Gradzahlen benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
Lieferumfang
- 1 Wendewinkel mit Deckel
Zubehör
Erdung
3080-7036-10-10
Kabel für Schutzleiteranschluss
| Leiterquerschnitte | 2,5 mm2 |
| Abmessungen | Länge: 115 mm |
| Bohrungsdurchmesser | 4.3 mm |
| Material | H07V-K |
Befestigungsmaterial
Passend für
Typ 1204/1207
Edelstahl
1207-0030-05-00
Leitungskanal
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Länge | 500 mm |
| Material | Edelstahl 1.4301 |
1207-0030-10-00
Leitungskanal
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Länge | 1000 mm |
| Material | Edelstahl 1.4301 |
1207-0030-20-00
Leitungskanal
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Länge | 2000 mm |
| Material | Edelstahl 1.4301 |
1207-0330-13-00
Winkelstück
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Winkel | 45° |
| Verlegerichtung | beliebig |
| Material | Edelstahl 1.4301 |
1207-0330-90-00
Winkelstück
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Winkel | 90° |
| Verlegerichtung | beliebig |
| Material | Edelstahl 1.4301 |
1207-0430-00-00
T-Stück
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Winkel | 90° |
| Verlegerichtung | beliebig |
| Material | Edelstahl 1.4301 |
1207-1330-00-90
Winkelstück
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Winkel | 90° |
| Verlegerichtung | vertikal oben |
| Material | Edelstahl 1.4301 |
1207-1330-01-35
Winkelstück
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Winkel | 45° |
| Verlegerichtung | vertikal oben |
| Material | Edelstahl 1.4301 |
1207-1330-02-25
Winkelstück
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Winkel | 45° |
| Verlegerichtung | vertikal unten |
| Material | Edelstahl 1.4301 |
1207-1330-02-70
Winkelstück
| Typ | Leitungskanal 1207 |
| Querschnitt | 300 x 150 mm |
| Winkel | 90° |
| Verlegerichtung | vertikal unten |
| Material | Edelstahl 1.4301 |
