Wendewinkel
- Durchgängig offen einlegbar
Produktbeschreibung

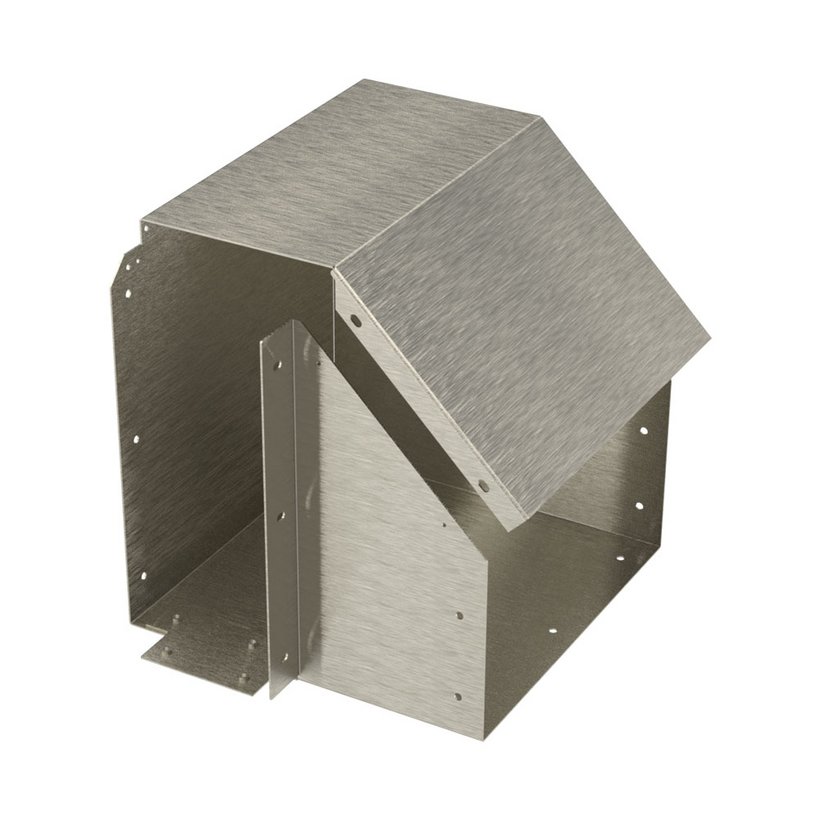

Für den Wechsel des Verlegequerschnittes von der horizontalen in die vertikale Ausrichtung.
Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Die Kanalenden besitzen Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1207-1430-90-02
-
Typ: Leitungskanal 1207
-
Querschnitt: 300 x 150 mm
-
Winkel: 90°
-
Verlegerichtung: Abgang links hinten
-
Schutzart: IP2X
-
Material: Edelstahl 1.4301
-
Oberfläche: Außen gebürstet
-
Blechstärke: 1,5 mm
-
Gewicht: 5.05 kg
Hinweis
- Zur Verbindung mit einem Leitungskanal oder einem anderen Formteil werden entweder Verbindungs-U oder Verbindungswinkel benötigt.
- Je nach Gradzahl des Winkelstücks und der Ausführung des als nächstes angeschlossenen Formteiles, werden Befestigungswinkel mit unterschiedlichen Gradzahlen benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
- 1 Wendewinkel mit Deckel
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
Ø=4,3 mm
Material
H07V-K
1207-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge
8 mm
Material
Edelstahl
Oberfläche
blank
1207-0030-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0030-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0030-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Länge
2000 mm
Material
Edelstahl 1.4301
1207-0330-13-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Winkel
45°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0330-90-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0430-00-00
T-Stück
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-1330-00-90
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Winkel
90°
Verlegerichtung
vertikal oben
Material
Edelstahl 1.4301
1207-1330-01-35
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Winkel
45°
Verlegerichtung
vertikal oben
Material
Edelstahl 1.4301
1207-1330-02-25
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Winkel
45°
Verlegerichtung
vertikal unten
Material
Edelstahl 1.4301
1207-1330-02-70
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Winkel
90°
Verlegerichtung
vertikal unten
Material
Edelstahl 1.4301
