1201-0110-00-03

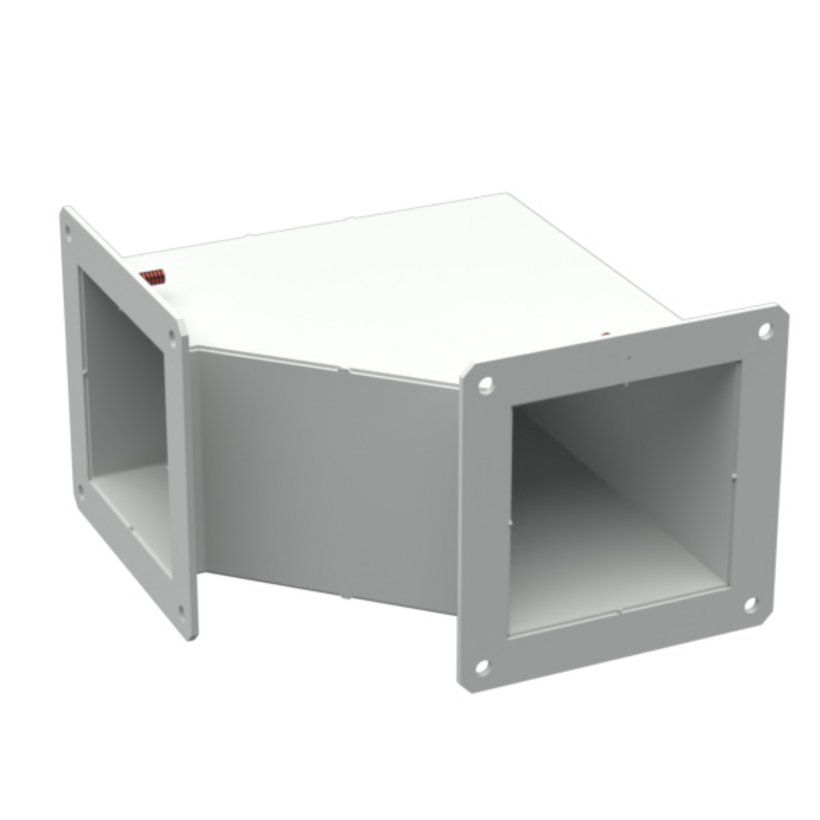

Winkelstück
- UL Type 12
- Schutzart IP65
- Sehr robust
Produktbeschreibung
Winkelstücke besitzen 2 angeschweißte Flansche und dienen zur Änderung der Verlegerichtung.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).
Technische Daten
-
Artikelnummer: 1201-0110-00-03
-
Typ: Leitungskanal 1201
-
Querschnitt: 100 x 100 mm
-
Winkel: 90°
-
Verlegerichtung: beliebig
-
Zulassung: UL
-
Schutzart: IP65, Type 12
-
Material: Stahlblech
-
Oberfläche: Pulverbeschichtet RAL 7035, glatt, seidenglanz
-
Blechstärke: Kanal: 1,5 mm
Flansch: 3 mm -
Gewicht: 1.83 kg
-
Schutzleiteranschluss: nach DIN EN 61439-1
Hinweis
- Flanschverbindungen mit Flanschgummi abdichten (Flanschgummi siehe Zubehör).
- UL Type 3R auf Anfrage.
- 1 Stück
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
Ø=6,4 mm
Material
H07V-K
1201-0110-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
100 x 100 mm
Material
NBR
Oberfläche
schwarz
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge
16 mm
Material
Stahl
Oberfläche
verzinkt
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge
20 mm
Material
Stahl
Oberfläche
verzinkt
