  • Artikelnummer: 1201-0106-13-03

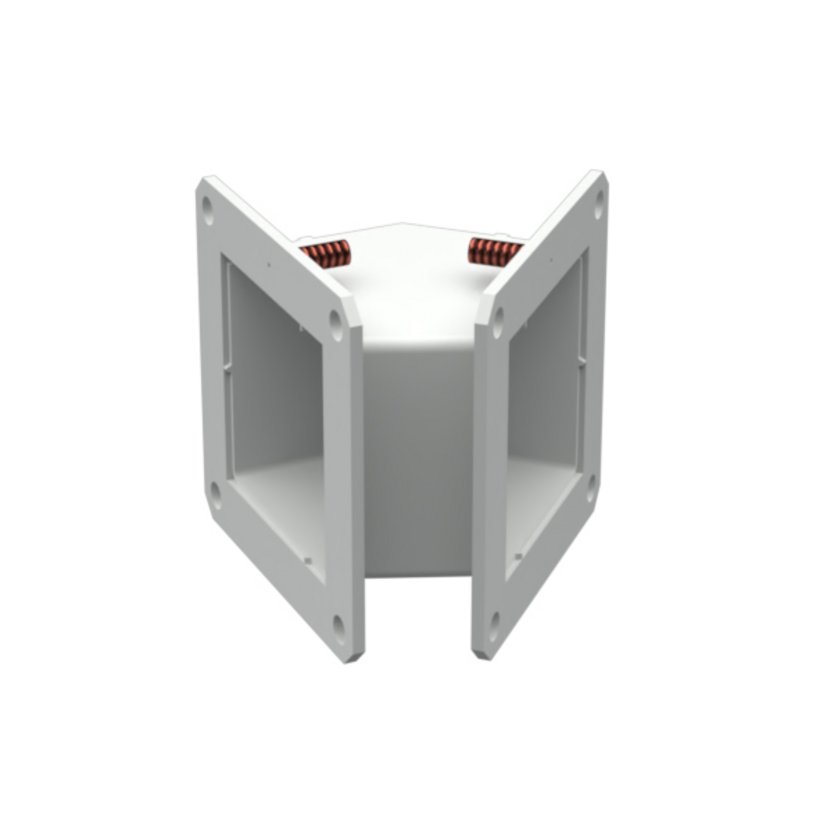

    Winkelstück 135°

    Hauptmerkmale

    • UL Type 12
    • Schutzart IP65
    • sehr robust

    Produktbeschreibung

    Winkelstücke besitzen 2 angeschweißte Flansche und dienen zur Änderung der Verlegerichtung.

    Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).

    Technische Daten

    • Artikelnummer: 1201-0106-13-03
    • Typ: Leitungskanal 1201
    • Zulassung: UL
    • passend für Leitungskanalquerschnitt: 60 x 60 mm
    • Winkel: 135°
    • Material: Stahlblech
    • Oberfläche: Pulverbeschichtet RAL 7035, glatt, seidenglanz
    • Blechstärke Kanal: 1.5 mm
    • Blechstärke Flansch: 3 mm
    • Gewicht: 0.4 kg
    • Schutzleiteranschluss: nach DIN EN 61439-1
    • Schutzart: IP65, Type 12

    Hinweis

    • Flanschverbindungen mit Flanschgummi abdichten (Flanschgummi siehe Zubehör).
    • UL Type 3R auf Anfrage.

    Lieferumfang

    • 1 Stück

    Zubehör

    Typ 1201

    Flanschgummi für Serie 1201
    1201-0106-00-06

    Flanschgummi für Serie 1201

    Typ Leitungskanal 1201
    passend für Leitungskanalquerschnitt 60 x 60 mm
    Material NBR
    Oberfläche schwarz
    Verbindungsschrauben
    1201-0200-00-06

    Verbindungsschrauben

    Typ Leitungskanal 1201
    Oberfläche verzinkt
    Verbindungsschrauben für Potenzialausgleich
    1201-0100-80-00

    Verbindungsschrauben für Potenzialausgleich

    Typ Leitungskanal 1201
    Oberfläche verzinkt
    Kabel für Schutzleiteranschluss
    3080-9036-06-10

    Kabel für Schutzleiteranschluss

    Länge L 120 mm
    Bohrungsdurchmesser 6.5 mm
    Farbe grün/gelb
    Leiterquerschnitte 6 mm2

    Passend für

    Typ 1201

    Leitungskanal gerade
    1201-0106-05-00

    Leitungskanal gerade

    Typ Leitungskanal 1201
    Zulassung UL
    Leitungskanalquerschnitt 60 x 60 mm
    Länge 500 mm
    Material Stahlblech
    Leitungskanal gerade
    1201-0106-10-00

    Leitungskanal gerade

    Typ Leitungskanal 1201
    Zulassung UL
    Leitungskanalquerschnitt 60 x 60 mm
    Länge 1000 mm
    Material Stahlblech
    Leitungskanal gerade
    1201-0106-20-00

    Leitungskanal gerade

    Typ Leitungskanal 1201
    Zulassung UL
    Leitungskanalquerschnitt 60 x 60 mm
    Länge 2000 mm
    Material Stahlblech
    Leitungskanal gerade, kürzbar
    1201-0106-25-00

    Leitungskanal gerade, kürzbar

    Typ Leitungskanal 1201
    Leitungskanalquerschnitt 60 x 60 mm
    Länge 2500 mm
    Material Stahlblech
