  • Artikelnummer: 3351-1212-35-10

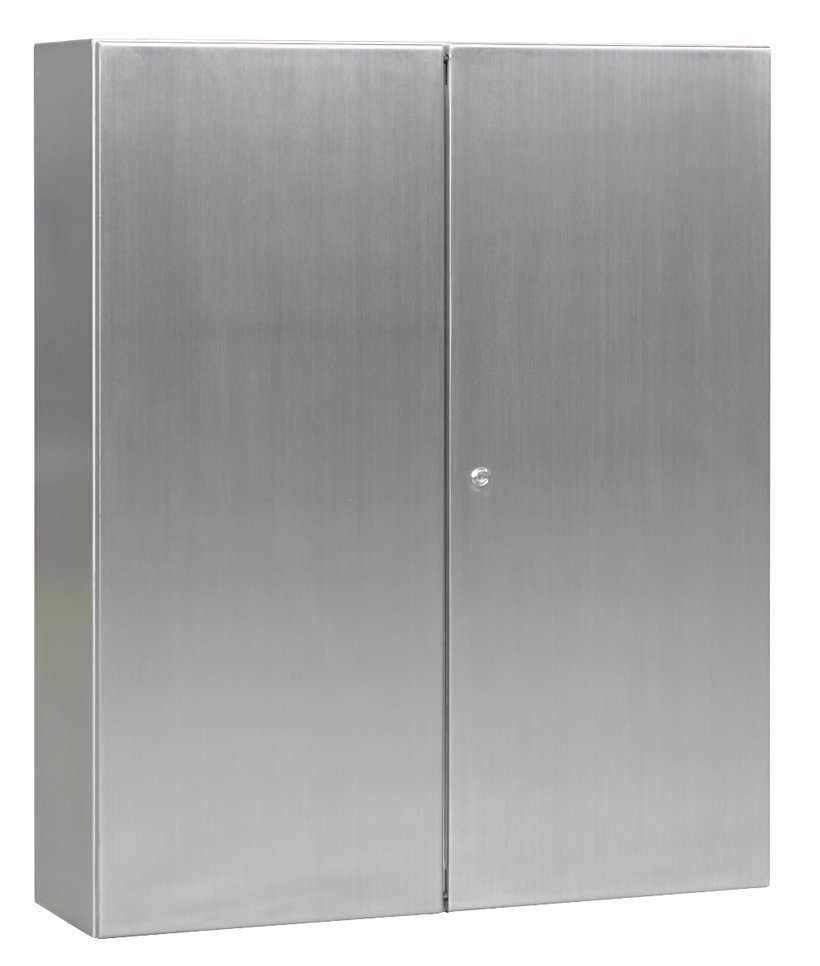

    Wandgehäuse Serie 33 Edelstahl, 2-türig

    Hauptmerkmale

    • Schutzart IP55
    • 180° Scharnier verdeckt
    • stabile Zarge 26,5 mm breit
    • schmaler Türspalt
    • flexibles Systemzubehör
    • Zulassungen: cULus

    Produktbeschreibung

    Wandgehäuse zweitürig überlappend. Wahlweise mit oder ohne Montageplatte.

    Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus

    Zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür

    Türen mit nahtlos geschäumter Dichtung, rechter Türflügel überlappt, Wechsel durch Tausch der Türflügel

    Scharniere verdeckt liegend, aus Edelstahl, Öffnungswinkel 180°

    Verschluss: 3-Punkt Schließung, Standard-Betätigung 3mm Doppelbart

    Türen beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen ø 4,2 mm im 25 mm Raster

    Boden geschlossen

    Montageplatte auf Bolzen M8x35, 20 mm gekantet, fix positioniert

    Wandbefestigung: Rückwand mit 4 Bohrungen ø 9 mm für Montage der Wandbefestigungslaschen

    Technische Daten

    • Artikelnummer: 3351-1212-35-10
    • Variante: mit Montageplatte
    • Material: Edelstahl
    • Breite: 1200 mm
    • Höhe: 1200 mm
    • Tiefe: 350 mm
    • Gewicht: 92.48 kg
    • Enthaltene MPL: 0331-1212-00-13
    • Blechstärke Korpus: 1.5 mm
    • Blechstärke Tür: 2 mm
    • Maximale Einbautiefe: von T-24 mm
    • Schutzleiteranschluss: nach DIN EN 61439-1
    • Oberfläche: außen gebürstet
    • Verschluss: komplett Edelstahl
    • Montageplatte: sendzimirverzinkt, 2,5 mm gekantet 20 mm
    • Zulassung: cULus
    • Schutzart: IP55, Type 1, 2, 5, 12

    Hinweis

    • Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.

    Lieferumfang

    • Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.

    Zubehör

    Zubehör Gehäuse

    Türen

    Scharniertürensatz Serie 33-Edelstahl 2-türig
    3351-1212-05-90

    Scharniertürensatz Serie 33-Edelstahl 2-türig

    Passend für Breite 1200 mm
    Passend für Höhe 1200 mm
    Material Edelstahl
    Variante 2-türiger Türensatz
    Ersatztür Gehäuse Serie 33 Edelstahl rechte Tür aus 2-türigem Türensatz
    3351-1212-02-90

    Ersatztür Gehäuse Serie 33 Edelstahl rechte Tür aus 2-türigem Türensatz

    Passend für Breite 1200 mm
    Passend für Höhe 1200 mm
    Material Edelstahl
    Variante Rechte Tür aus 2-türigem Türensatz
    Ersatztür Gehäuse Serie 33 Edelstahl linke Tür aus 2-türigem Türensatz
    3351-1212-01-90

    Ersatztür Gehäuse Serie 33 Edelstahl linke Tür aus 2-türigem Türensatz

    Passend für Breite 1200 mm
    Passend für Höhe 1200 mm
    Material Edelstahl
    Variante Linke Tür aus 2-türigem Türensatz

    Wandbefestigung

    Wandbefestigungslaschen, Edelstahl
    0351-9066-03-00

    Wandbefestigungslaschen, Edelstahl

    Wand-Abstand 6 mm
    Material Edelstahl
    Wandbefestigungslaschen, Edelstahl
    3080-9066-05-05

    Wandbefestigungslaschen, Edelstahl

    Wand-Abstand 12 mm
    Material Edelstahl
    Wandbefestigungslaschen, Edelstahl
    3080-9066-06-05

    Wandbefestigungslaschen, Edelstahl

    Wand-Abstand 40 mm
    Material Edelstahl

    Schließung

    Knebel-Drehriegel
    3070-7502-00-00

    Knebel-Drehriegel

    Schließung: nicht abschließbar
    Knebel-Drehriegel
    3070-7502-13-30

    Knebel-Drehriegel

    Schließung: 1333
    Knebel-Drehriegel
    3070-7502-40-50

    Knebel-Drehriegel

    Schließung: 405
    Knebel-Drehriegel
    3070-7502-45-50

    Knebel-Drehriegel

    Schließung: 455
    Kompaktgriff für Profilhalbzylinder
    3070-0908-00-01

    Kompaktgriff für Profilhalbzylinder

    Material Griff: Polyamid GF 30% schwarz, Gehäuse GDZn roh, Schließzunge und Befestigungsteile: Stahl verzinkt
    Schließhöhe (b) 20 mm
    Schließzungenlänge (L) 45 mm
    Schutzart IP65

    Montageplatten

    Montageplatte
    0331-1212-00-13

    Montageplatte

    Passend für Breite 1200 mm
    Passend für Höhe 1200 mm
    Montageplatte gelocht
    0331-1212-00-03

    Montageplatte gelocht

    Passend für Breite 1200 mm
    Passend für Höhe 1200 mm

    19" Bauteile

    19
    0361-7003-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 3
    Passend für Breite 600 mm
    Maß H 278 mm
    19
    0361-7006-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 6
    Passend für Breite 600 mm
    Maß H 411 mm
    19
    0361-7009-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 9
    Passend für Breite 600 mm
    Maß H 544.5 mm
    19
    0361-7012-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 12
    Passend für Breite 600 mm
    Maß H 678 mm
    19
    0361-7015-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 15
    Passend für Breite 600 mm
    Maß H 811.5 mm
    19
    0361-7006-80-07

    19"-Schwenkrahmen 0361

    HEHE/U 6
    Passend für Breite 800 mm
    Maß H 411 mm
    19
    0361-7009-80-07

    19"-Schwenkrahmen 0361

    HEHE/U 9
    Passend für Breite 800 mm
    Maß H 544.5 mm
    19
    0361-7012-80-07

    19"-Schwenkrahmen 0361

    HEHE/U 12
    Passend für Breite 800 mm
    Maß H 678 mm
    19
    0361-7015-80-07

    19"-Schwenkrahmen 0361

    HEHE/U 15
    Passend für Breite 800 mm
    Maß H 811.5 mm

    Aufhalten

    Türöffnungsbegrenzer, Edelstahl
    3080-7108-33-51

    Türöffnungsbegrenzer, Edelstahl

    Material Edelstahl
    Öffnungswinkel entweder auf 90°, 105°, 120°, 140°

    Beleuchtung

    Befestigungssatz für Universalleuchte
    3080-7006-33-02

    Befestigungssatz für Universalleuchte

    Variante ab Gehäusehöhe 401
    Universalleuchte
    3080-9043-09-07

    Universalleuchte

    Montage links
    Variante mit Türschalter
    Elektrischer Anschluss 220V - 240V 50Hz
    Universalleuchte
    3080-9043-02-07

    Universalleuchte

    Montage links
    Variante mit Wippschalter
    Elektrischer Anschluss 220V - 240V 50Hz
    Universalleuchte
    3080-9043-19-07

    Universalleuchte

    Montage links
    Variante mit Türschalter
    Elektrischer Anschluss 220V - 240V 50Hz

    Erdung

    Kabel für Schutzleiteranschluss
    3080-9036-06-20

    Kabel für Schutzleiteranschluss

    Länge 220 mm
    Bohrungsdurchmesser d 6.5 mm
    Querschnitt 6 mm²
    Kabel für Schutzleiteranschluss
    3080-9036-06-35

    Kabel für Schutzleiteranschluss

    Länge 370 mm
    Bohrungsdurchmesser d 6.5 mm
    Querschnitt 6 mm²
    Schutzleiterzeichen
    3080-9102-13-12

    Schutzleiterzeichen

    Farbe gelb/grün, Zeichen schwarz

    Aufbewahrung

    Aufbewahrungstasche selbstklebend
    3080-0112-01-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 6
    Tiefe 12 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-03-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 6
    Tiefe 20 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-02-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 12 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-04-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 20 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-05-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 40 mm
    Schemataschen selbstklebend
    3080-9112-24-00

    Schemataschen selbstklebend

    Größe DIN A 4
    Schemataschen selbstklebend
    3080-9112-25-00

    Schemataschen selbstklebend

    Größe DIN A 5

    Universalzubehör

    Türschalter für Wandgehäuse Serie 33 / Standpult H335
    3080-7041-61-33

    Türschalter für Wandgehäuse Serie 33 / Standpult H335

    Kontakt 1 Öffner, 1 Schließer
    Gehäuse und Deckel Thermoplast, glasfaserverstärkt (UL 94-V0)
    Gebrauchskategorie AC-15, Ue/le 240V/3A
    Bemessungsbetriebsspannung Ue 240V
