  • Artikelnummer: 3070-0910-00-20

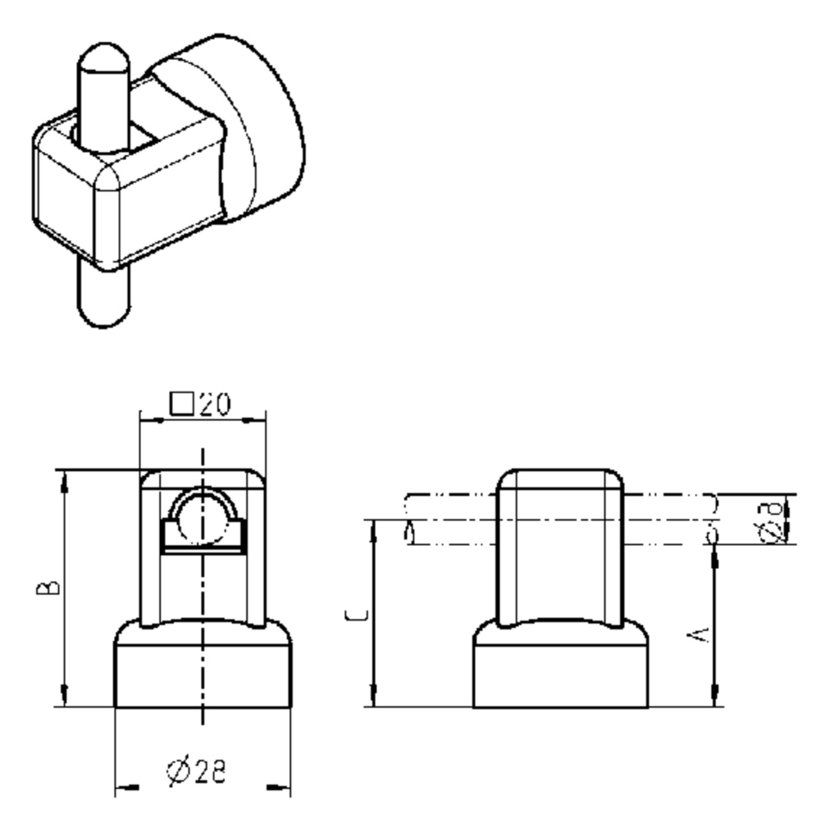

    Rundstangenführung

    Hauptmerkmale

    • Führung von Rundstangen mit ø 8 mm.

    Produktbeschreibung

    Rundstangenführung für Schubstangen aus Stahl und Edelstahl.

    In das Polyamid ist eine Hutmutter eingelassen, die zur Befestigung auf einem Schweißbolzen M6x16 mm dient.

    Technische Daten

    • Artikelnummer: 3070-0910-00-20
    • Material: Polyamid
    • Oberfläche: schwarz

    Hinweis

    • Generell gilt: wenn Schubstangen eingesetzt werden, sind es 2 Stangen. Die Anzahl der Führungen variiert nach der Länge der Stangen. Grundsätzlich sind für eine Gesamtlänge bis 2,2 m immer 2 Führungen vorzusehen. Bis 2,4 m: 3 Stück und bis 2,6 m: 4 Stück.

    Lieferumfang

    • 1 Stück

    Passend für

    Schwenkhebelverschluss runde Einbauöffnung
    3070-0901-10-00

    Schwenkhebelverschluss runde Einbauöffnung

    Ausführung kurze Ausführung
    Schließung abschließbar mit Profilhalbzylinder oder nicht abschließbar mit Blindstopfen
    Schutzart mit korrekt montierten Dichtungen IP 65
    Schwenkhebelverschluss runde Einbauöffnung
    3070-0901-10-01

    Schwenkhebelverschluss runde Einbauöffnung

    Ausführung kurze Ausführung mit häwa Logo
    Schließung abschließbar mit Profilhalbzylinder oder nicht abschließbar mit Blindstopfen
    Schutzart mit korrekt montierten Dichtungen IP 65
    Schwenkhebelverschluss runde Einbauöffnung
    3070-0901-20-00

    Schwenkhebelverschluss runde Einbauöffnung

    Ausführung lange Ausführung
    Schließung abschließbar mit Profilhalbzylinder oder nicht abschließbar mit Blindstopfen
    Schutzart mit korrekt montierten Dichtungen IP 65
    Schwenkhebelverschluss runde Einbauöffnung
    3070-0901-20-01

    Schwenkhebelverschluss runde Einbauöffnung

    Ausführung lange Ausführung mit häwa Logo
    Schließung abschließbar mit Profilhalbzylinder oder nicht abschließbar mit Blindstopfen
    Schutzart mit korrekt montierten Dichtungen IP 65
    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-40-00

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Rundstange, Pos. 1
    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-40-01

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Rundstange, Pos. 1
    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-45-00

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Rundstange, Pos. 2
