  • Artikelnummer: 8101-208-9824.00-748

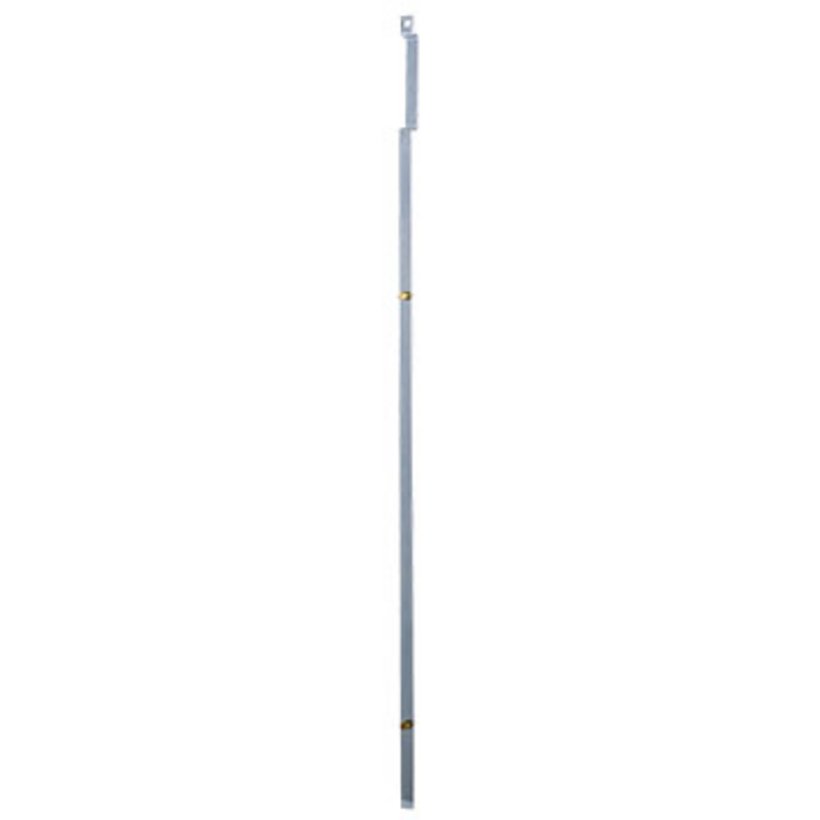

    Flachstangen unten

    Hauptmerkmale

    • Auf einer Flachstange befinden sich je 2 Messing-Auflaufrollen die durch Einlaufen in einen Doppelhaken die Türe verschließen.

    Produktbeschreibung

    Die Ausführung der „Flachstange unten“ ist im oberen Bereich, um ein mögliches Verschlußsystem herum, abgekantet.

    Die Anbindung an einen Schwenkhebel oder an ein Türschild erfolgt immer über ein Stangenschloss. In der Regel über das "Stangenschloss kurz“.

    Technische Daten

    • Artikelnummer: 8101-208-9824.00-748
    • Maß L: 748 mm
    • Material: Stahlblech
    • Oberfläche: verzinkt
    • Maß L1: 408.5 mm
    • Mit dem vorhandenen 6,1 mm großen Vierkantausschnitt, kann die Flachstange in das Stangenschloss eingehängt werden.

    Hinweis

    • Für eine komplette Schließung werden benötigt: "Flachstange unten", "Flachstange oben", "Flachstangenführungen", "Doppelkaken mit Zapfen", "Stangenschloss kurz" und einen "Schwenkhebelverschluss eckige Einbauöffnung für Flachstangen" oder ein "Schlüsselschild" mit einer „Betätigung“ (beide Pos. auf Anfrage).

    Lieferumfang

    • 1 Stange
