  • Artikelnummer: 3070-0765-00-05

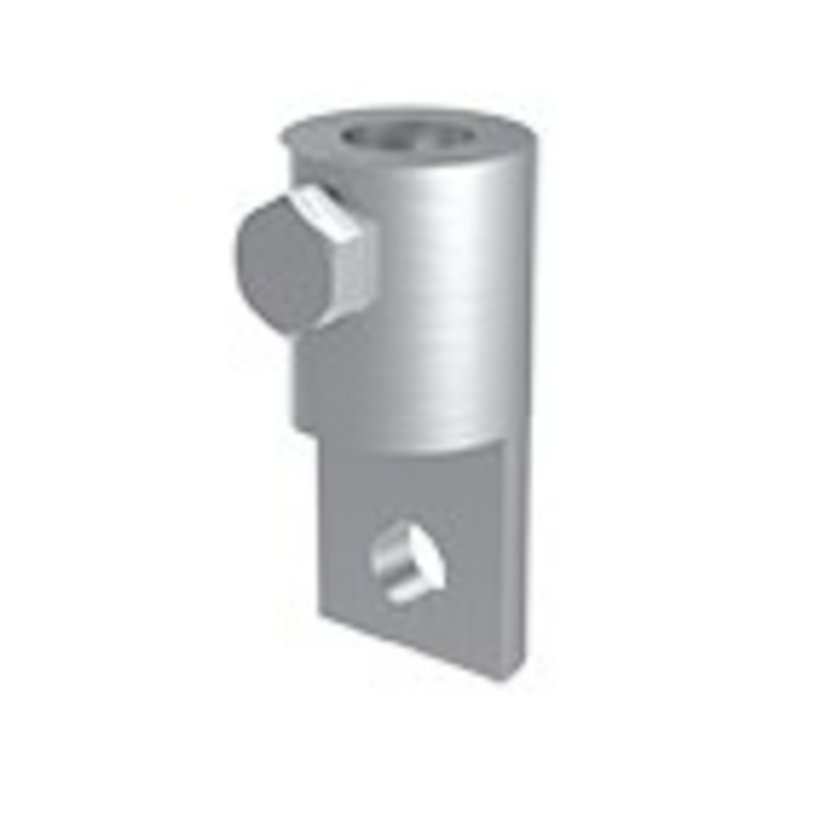

    Adapter für Rundstangen

    Hauptmerkmale

    • Verbindungsglied zwischen Schubstange rund und Schließzunge mit Schubstangenanschluß.

    Produktbeschreibung

    Die Rundstange ø 8 mm wird in dem Adapter festgeschraubt.

    Der Adapter wird, je nach Schließzunge, mit Bolzen und Sicherungsring oder mit Schraube auf Schließzunge befestigt.

    Weitere Vorteile sind: Rundstangen können in Standardlängen ohne angepresstes Auge bestellt werden. Die Rundstangen können nach Bedarf gekürzt werden (Achtung: 14 mm Längendifferenz zwischen Stangenstirnseite und Befestigungspunkt an Schließzunge beachten)

    Technische Daten

    • Artikelnummer: 3070-0765-00-05
    • Material: Edelstahl AISI 303 (ähnlich 1.4305)
    • Maße: entnehmen Sie bitte der Zeichnung

    Hinweis

    • Nur für Schließzungen, die zum Anschluß von Rundstangen geeignet sind.

    Lieferumfang

    • 1 Stück

    Passend für

    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-40-00

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Rundstange, Pos. 1
    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-40-01

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Rundstange, Pos. 1
    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-45-00

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Rundstange, Pos. 2

    Downloads

    CAD-Daten und weitere Darstellungen
