  • Artikelnummer: 3080-0102-19-00

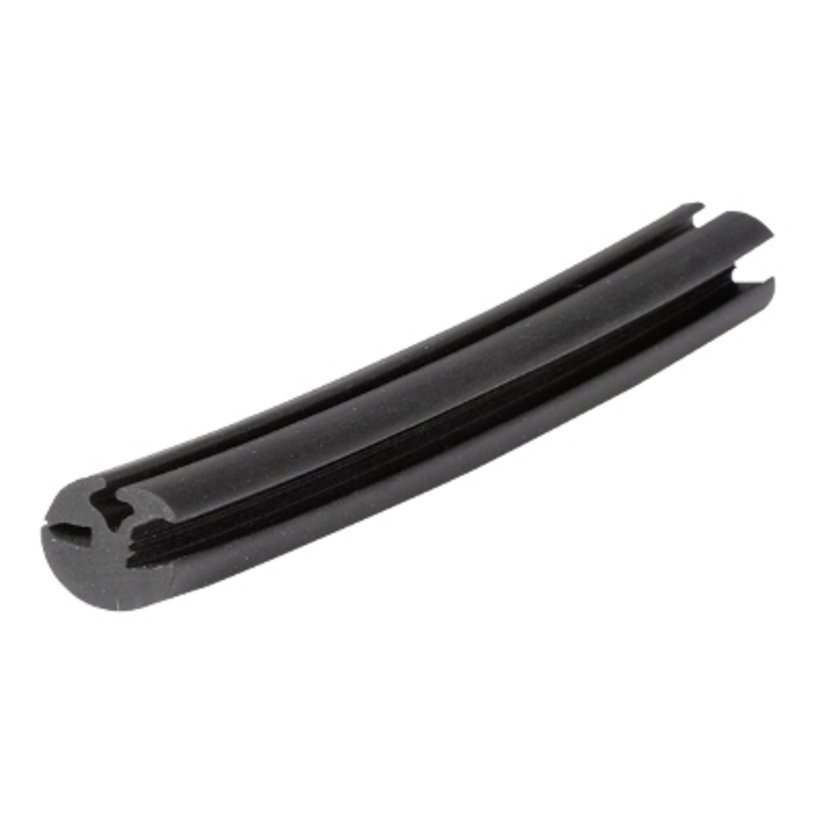

    Klemmprofil

    Hauptmerkmale

    Produktbeschreibung

    Zur rahmenlosen Verglasung von Sichtfenstern und zur Einfassung von Blind- und Leuchtschaltbildern. Das Füllerprofil, das separat bestellt werden muss, kann durch Herausziehen ohne Materialzerstörung gelöst und wieder eingesetzt werden. Somit können jederzeit Reparatur- oder Austauscharbeiten vorgenommen werden.

    Technische Daten

    • Artikelnummer: 3080-0102-19-00
    • Material: EPDM
    • Shore A: 70
    • Abmessung A: 9 mm
    • Oberfläche: schwarz
    • Position: 1
    • Biegeradius: 20 mm
    • Scheibenstärke: 3 mm

    Hinweis

    • Montagehinweis: das Klemmprofil wird mit seiner unteren Nut auf den Blechrahmen der Fensteröffnung gesteckt – (Einschmieren der Fensteröffnungskante mit Paraffin oder des Klemmprofiles mit Seifenwasser erleichtern die Montage) – und so fest angedrückt, dass der Nutgrund an der Blechkante anliegt, insbesondere in den Eckenrundungen. Zur Vorspannung für festeren und spielfreien Sitz wird 1% zur Länge jedes Profilabschnittes für ein Fenster zugegeben. Die Stoßstelle der beiden Profilenden liegt in der Mitte der Fensteroberkante.
    • Der Zuschnitt des Sichtfensters muss um Maß A kleiner sein als der Ausschnitt.
    • Den Mindestradius entnehmen Sie bitte den technischen Daten. Der Radius des Sichtfensters ist bei Profil Pos. 1+2 um 3 mm, bei Profil Pos. 3 um 4 mm kleiner als im Blechausschnitt zu wählen.

    Lieferumfang

    • Meterware

    Zubehör

    Abdichten

    Gummiprofile

    Füllerprofil
    3080-0102-20-00

    Füllerprofil

    Passend für Klemmprofil 3080-0102-19-00

    Zubehör Abdichten

    Universalschere
    3080-0209-10-01

    Universalschere

    Gehrungsschere
    3080-0209-10-02

    Gehrungsschere

    Scheibeneinsetzwerkzeug
    3080-0102-31-00

    Scheibeneinsetzwerkzeug
