    Artikelnummer: 0450-6016-50-00

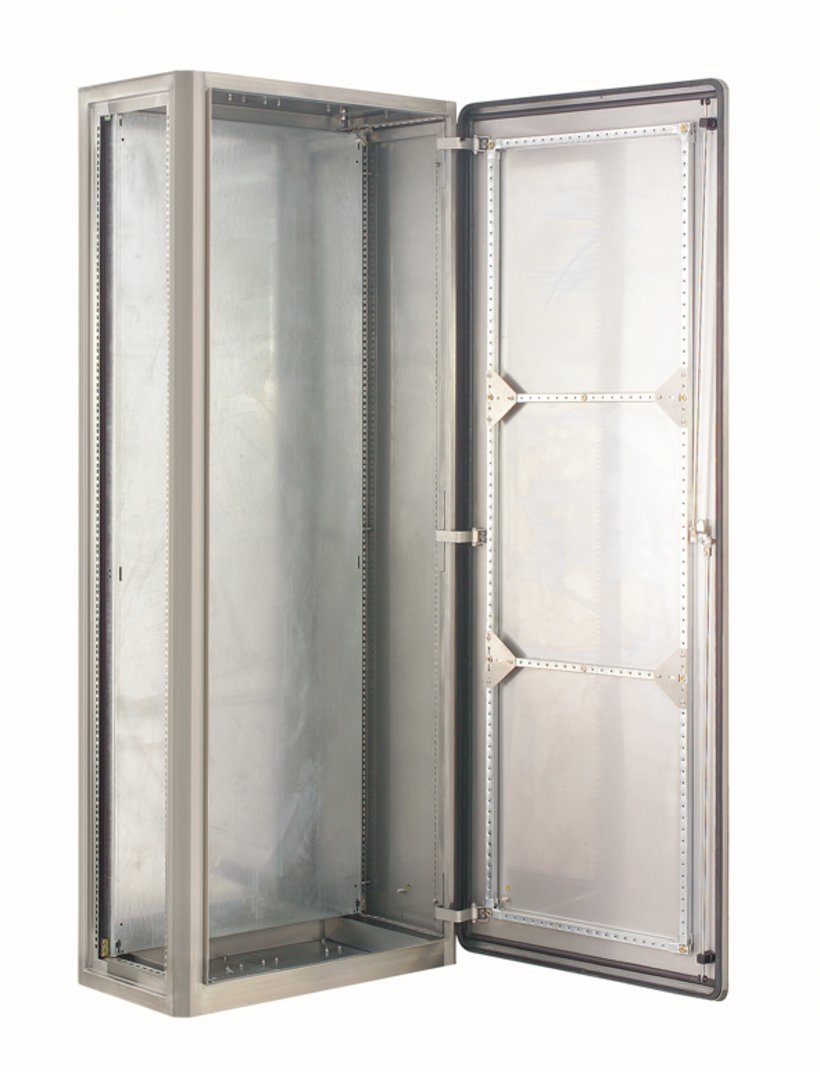

    RHL-Schrank H450, T-500 mm

    Hauptmerkmale

    • Hochabdichtend Schutzart IP66/69, entspricht NEMA 4X
    • keine Stoßstellen
    • keine Toträume
    • für alle sensiblen Bereiche

    Produktbeschreibung

    Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 mm im Dach, Boden, Türe und Seitenwand. Montageplatte mit Bohrung vorbereitet.

    Bodenbefestigung: 4 bzw. 6 Bohrungen 10,5 mm

    Scharniertüre: Außen aufgesetzt, rechts anschlagbar. Ecken gerundet, r=30 mm, Verschluss: Baskülestangenschloß mit Sicherheitsvorreiber 3 mm Doppelbart.

    Scharniere innenliegend, Öffnungswinkel 110°

    Eingeschraubter Verstärkungsrahmen aus stabilem Vierkantrohr mit zwei zusätzlichen Querstreben mit Befestigungsbohrungen 4,5 mm im 25 mm Raster.

    Dach geschlossen

    Kabeleinführung: Boden mit 4 Stück Kabeleinführungsplatten außen bündig, von innen verschraubt.

    Anreihung: Über innen liegendes seitliches Lochraster. Identisch mit Seitenwandbefestigung.

    Technische Daten

    • Artikelnummer: 0450-6016-50-00
    • Schutzleiteranschluss: nach DIN EN 61439-1
    • Schutzart: IP66; IP69, erfüllt NEMA 4X
    • Abmessungen: Breite : 600 mm  Höhe : 1600 mm  Tiefe : 500 mm
    • Gewicht: 85 kg
    • Schranktyp: Reinraum / Hygiene
    • Variante: ohne Montageplatte

    Hinweis

    • Optional: Ausführung in V4A Wst-Nr. 1.4571, oder Stahlblech. Oberfläche außen geschliffen, Korn 300 oder poliert
    • Türe außen bündig
    • mit Sichtfenster
    • Türe mit Linksanschlag
    • Schwenkrahmen Typ 0318 mit Befestigungssatz in Sonderfertigung
    • Kabeleinführung im Dach
    • Zwischenmaße
    • Trennwand
    • Preis auf Anfrage

    Lieferumfang

    • Schrank kpl. mit vorderseitiger Scharniertüre 4 Kabeleinführungsplatten unten sowie 1 Schlüssel.

    Zubehör

    Zubehör Universal / Zubehör innen

    Montageplatten

    Montageplatte
    0348-6016-00-13

    Montageplatte

    Passend für Breite 600 mm
    Passend für Höhe 1600 mm

    Zubehör RHL-Schrank

    Seitenwand für RHL-Schrank H450
    0456-7016-50-61

    Seitenwand für RHL-Schrank H450

    Passend für Höhe 1600 mm
    Passend für Tiefe 500 mm
    Material Edelstahl Wst.-Nr. 1.4301
    Sockel 200 mm hoch für RHL-Schrank H450
    0456-6002-50-11

    Sockel 200 mm hoch für RHL-Schrank H450

    Passend für Breite 600 mm
    Passend für Tiefe 500 mm
    Material Edelstahl Wst.-Nr. 1.4301
    Flanschelement für RHL-Schrank H450
    0456-7032-08-00

    Flanschelement für RHL-Schrank H450
