  • Artikelnummer: 3351-8010-30-00

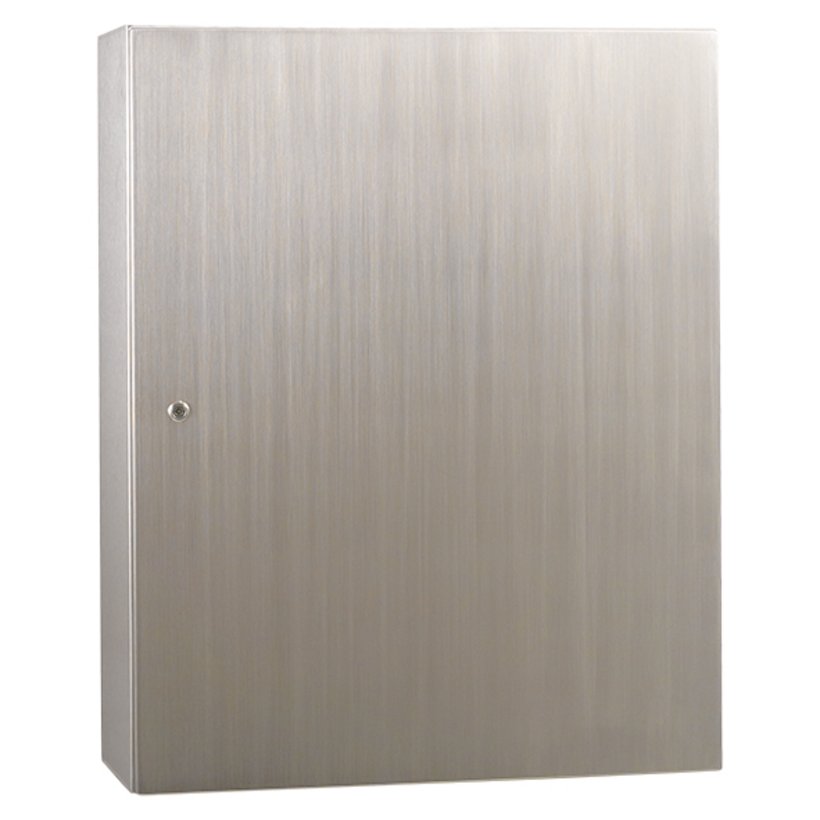

    Wandgehäuse Serie 33 Edelstahl, 1-türig

    Hauptmerkmale

    • Schutzart IP66
    • 180° Scharnier verdeckt
    • stabile Zarge 26,5 mm breit
    • schmaler Türspalt
    • große Nutztiefe max. T-16 mm
    • flexibles Systemzubehör
    • Zulassungen: cULus

    Produktbeschreibung

    Wandgehäuse eintürig. Wahlweise mit oder ohne Montageplatte.

    Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus

    zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür

    Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel durch Drehen des Gehäuses

    Scharniere verdeckt liegend, aus Edelstahl, Öffnungswinkel 180°

    Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriegel, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart

    Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil Ø 4,2 mm im 25 mm Raster

    Boden geschlossen

    Montageplatte auf Bolzen M8x35 auf Rückwand befestigt, max. 10 mm tiefenverstellbar. Gekantete Montageplatte fix positioniert.

    Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm für Montage der Wandbefestigungslaschen

    Technische Daten

    • Artikelnummer: 3351-8010-30-00
    • Variante: ohne Montageplatte
    • Material: Edelstahl
    • Breite: 800 mm
    • Höhe: 1000 mm
    • Tiefe: 300 mm
    • Gewicht: 34.98 kg
    • Blechstärke Korpus: 1.5 mm
    • Blechstärke Tür: 1.5 mm
    • Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
    • Schutzleiteranschluss: nach DIN EN 61439-1
    • Oberfläche: außen gebürstet
    • Verschluss: komplett Edelstahl
    • Zulassung: cULus
    • Schutzart: IP66, Type 1, 2, 4X, 5, 12; Optional 3, 3R

    Hinweis

    • Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.

    Lieferumfang

    • Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.

    Zubehör

    Zubehör Gehäuse

    Türen

    Ersatztür Gehäuse Serie 33 Edelstahl
    3351-8010-00-90

    Ersatztür Gehäuse Serie 33 Edelstahl

    Passend für Breite 800 mm
    Passend für Höhe 1000 mm
    Material Edelstahl
    Variante 1-türige Einzeltür

    Wandbefestigung

    Wandbefestigungslaschen, Edelstahl
    0351-9066-03-00

    Wandbefestigungslaschen, Edelstahl

    Wand-Abstand 6 mm
    Material Edelstahl
    Wandbefestigungslaschen, Edelstahl
    3080-9066-05-05

    Wandbefestigungslaschen, Edelstahl

    Wand-Abstand 12 mm
    Material Edelstahl
    Wandbefestigungslaschen, Edelstahl
    3080-9066-06-05

    Wandbefestigungslaschen, Edelstahl

    Wand-Abstand 40 mm
    Material Edelstahl

    Schließung

    Knebel-Drehriegel
    3070-7502-00-00

    Knebel-Drehriegel

    Schließung: nicht abschließbar
    Knebel-Drehriegel
    3070-7502-13-30

    Knebel-Drehriegel

    Schließung: 1333
    Knebel-Drehriegel
    3070-7502-40-50

    Knebel-Drehriegel

    Schließung: 405
    Knebel-Drehriegel
    3070-7502-45-50

    Knebel-Drehriegel

    Schließung: 455
    Kompaktgriff für Profilhalbzylinder
    3070-0908-00-01

    Kompaktgriff für Profilhalbzylinder

    Material Griff: Polyamid GF 30% schwarz, Gehäuse GDZn roh, Schließzunge und Befestigungsteile: Stahl verzinkt
    Schließhöhe (b) 20 mm
    Schließzungenlänge (L) 45 mm
    Schutzart IP65

    Montageplatten

    Montageplatte
    0331-8010-00-13

    Montageplatte

    Passend für Breite 800 mm
    Passend für Höhe 1000 mm
    Montageplatte gelocht
    0331-8010-00-03

    Montageplatte gelocht

    Passend für Breite 800 mm
    Passend für Höhe 1000 mm

    19" Bauteile

    19
    0361-7003-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 3
    Passend für Breite 600 mm
    Maß H 278 mm
    19
    0361-7006-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 6
    Passend für Breite 600 mm
    Maß H 411 mm
    19
    0361-7009-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 9
    Passend für Breite 600 mm
    Maß H 544.5 mm
    19
    0361-7012-60-07

    19"-Schwenkrahmen 0361

    HEHE/U 12
    Passend für Breite 600 mm
    Maß H 678 mm
    19
    0361-7006-80-07

    19"-Schwenkrahmen 0361

    HEHE/U 6
    Passend für Breite 800 mm
    Maß H 411 mm
    19
    0361-7009-80-07

    19"-Schwenkrahmen 0361

    HEHE/U 9
    Passend für Breite 800 mm
    Maß H 544.5 mm
    19
    0361-7012-80-07

    19"-Schwenkrahmen 0361

    HEHE/U 12
    Passend für Breite 800 mm
    Maß H 678 mm

    Aufhalten

    Türöffnungsbegrenzer, Edelstahl
    3080-7108-33-51

    Türöffnungsbegrenzer, Edelstahl

    Material Edelstahl
    Öffnungswinkel entweder auf 90°, 105°, 120°, 140°

    Beleuchtung

    Befestigungssatz für Universalleuchte
    3080-7006-33-02

    Befestigungssatz für Universalleuchte

    Variante ab Gehäusehöhe 401
    Universalleuchte
    3080-9043-09-07

    Universalleuchte

    Montage links
    Variante mit Türschalter
    Elektrischer Anschluss 220V - 240V 50Hz
    Universalleuchte
    3080-9043-02-07

    Universalleuchte

    Montage links
    Variante mit Wippschalter
    Elektrischer Anschluss 220V - 240V 50Hz
    Universalleuchte
    3080-9043-19-07

    Universalleuchte

    Montage links
    Variante mit Türschalter
    Elektrischer Anschluss 220V - 240V 50Hz

    Erdung

    Kabel für Schutzleiteranschluss
    3080-9036-06-20

    Kabel für Schutzleiteranschluss

    Länge 220 mm
    Bohrungsdurchmesser d 6.5 mm
    Querschnitt 6 mm²
    Kabel für Schutzleiteranschluss
    3080-9036-06-35

    Kabel für Schutzleiteranschluss

    Länge 370 mm
    Bohrungsdurchmesser d 6.5 mm
    Querschnitt 6 mm²
    Schutzleiterzeichen
    3080-9102-13-12

    Schutzleiterzeichen

    Farbe gelb/grün, Zeichen schwarz

    Aufbewahrung

    Aufbewahrungstasche selbstklebend
    3080-0112-01-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 6
    Tiefe 12 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-03-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 6
    Tiefe 20 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-02-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 12 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-04-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 20 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-05-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 40 mm
    Schaltplantasche Stahlblech
    3080-0112-64-00

    Schaltplantasche Stahlblech

    Höhe 260 mm
    Breite 300 mm
    Schemataschen selbstklebend
    3080-9112-24-00

    Schemataschen selbstklebend

    Größe DIN A 4
    Schemataschen selbstklebend
    3080-9112-25-00

    Schemataschen selbstklebend

    Größe DIN A 5

    Universalzubehör

    Türschalter für Wandgehäuse Serie 33 / Standpult H335
    3080-7041-61-33

    Türschalter für Wandgehäuse Serie 33 / Standpult H335

    Kontakt 1 Öffner, 1 Schließer
    Gehäuse und Deckel Thermoplast, glasfaserverstärkt (UL 94-V0)
    Gebrauchskategorie AC-15, Ue/le 240V/3A
    Bemessungsbetriebsspannung Ue 240V
