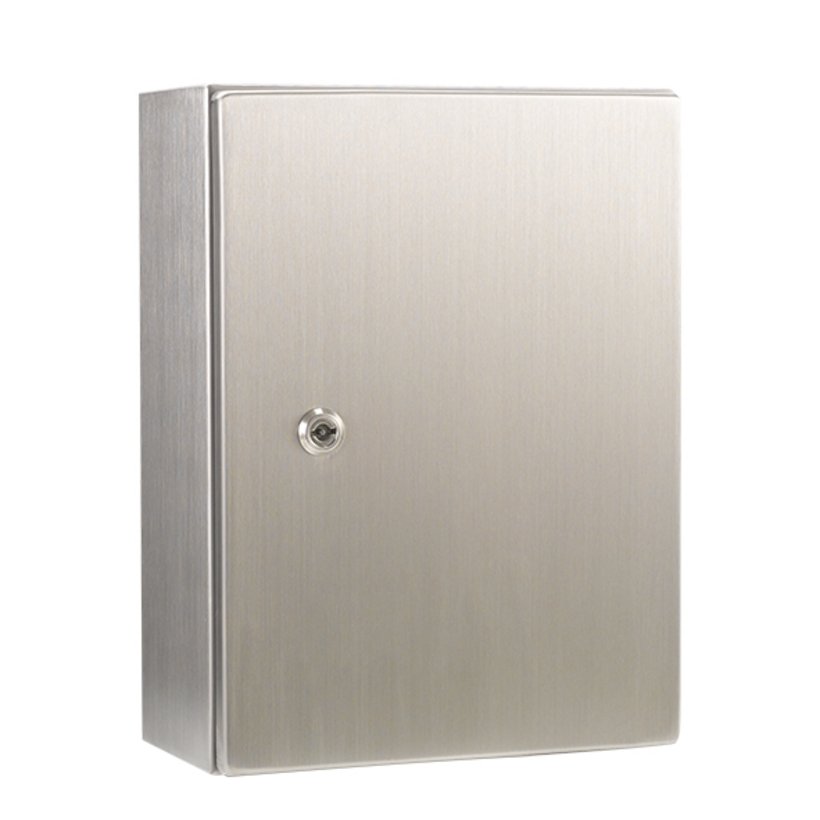

Wandgehäuse Serie 33 Edelstahl, 1-türig
Hauptmerkmale
- Schutzart IP66
- 180° Scharnier verdeckt
- stabile Zarge 26,5 mm breit
- schmaler Türspalt
- große Nutztiefe max. T-16 mm
- flexibles Systemzubehör
- Zulassungen: cULus
Produktbeschreibung
Wandgehäuse eintürig. Wahlweise mit oder ohne Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus
zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür
Tür mit nahtlos geschäumter Dichtung, Standardanschlag rechts, Anschlagwechsel durch Drehen des Gehäuses
Scharniere verdeckt liegend, aus Edelstahl, Öffnungswinkel 180°
Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriegel, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart
Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil Ø 4,2 mm im 25 mm Raster
Boden geschlossen
Montageplatte auf Bolzen M8x35 auf Rückwand befestigt, max. 10 mm tiefenverstellbar. Gekantete Montageplatte fix positioniert.
Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm für Montage der Wandbefestigungslaschen
Technische Daten
- Artikelnummer: 3351-2030-12-00
- Variante: ohne Montageplatte
- Material: Edelstahl
- Breite: 200 mm
- Höhe: 300 mm
- Tiefe: 125 mm
- Gewicht: 4.31 kg
- Blechstärke: Korpus: 1,5 mm
Tür: 1,5 mm - Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
- Schutzleiteranschluss: nach DIN EN 61439-1
- Oberfläche: Außen gebürstet
- Verschluss: komplett Edelstahl
- Zulassung: cULus
- Schutzart: IP66
Type 1, 2, 4X, 5, 12; Optional 3, 3R
Hinweis
- Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
Lieferumfang
- Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
Zubehör
Bewegen / Aufstellen
Befestigungsmaterial
Zubehör Gehäuse
Türen
Ersatztür Gehäuse Serie 33 Edelstahl
| Passend für Breite | 200 mm |
| Passend für Höhe | 300 mm |
| Material | Edelstahl |
| Variante | 1-türige Einzeltür |
Schließung
Montageplatten
Erdung
Kabel für Schutzleiteranschluss
| Länge | 220 mm |
| Bohrungsdurchmesser d | 6.5 mm |
| Querschnitt | 6 mm² |
Kabel für Schutzleiteranschluss
| Länge | 370 mm |
| Bohrungsdurchmesser d | 6.5 mm |
| Querschnitt | 6 mm² |
Erdung
Kabel für Schutzleiteranschluss
| Leiterquerschnitte | 6 mm2 |
| Abmessungen | Länge: 220 mm |
| Bohrungsdurchmesser | 6.4 mm |
| Material | H07V-K |
Kabel für Schutzleiteranschluss
| Leiterquerschnitte | 6 mm2 |
| Abmessungen | Länge: 370 mm |
| Bohrungsdurchmesser | 6.4 mm |
| Material | H07V-K |
