2621-7600-01-00

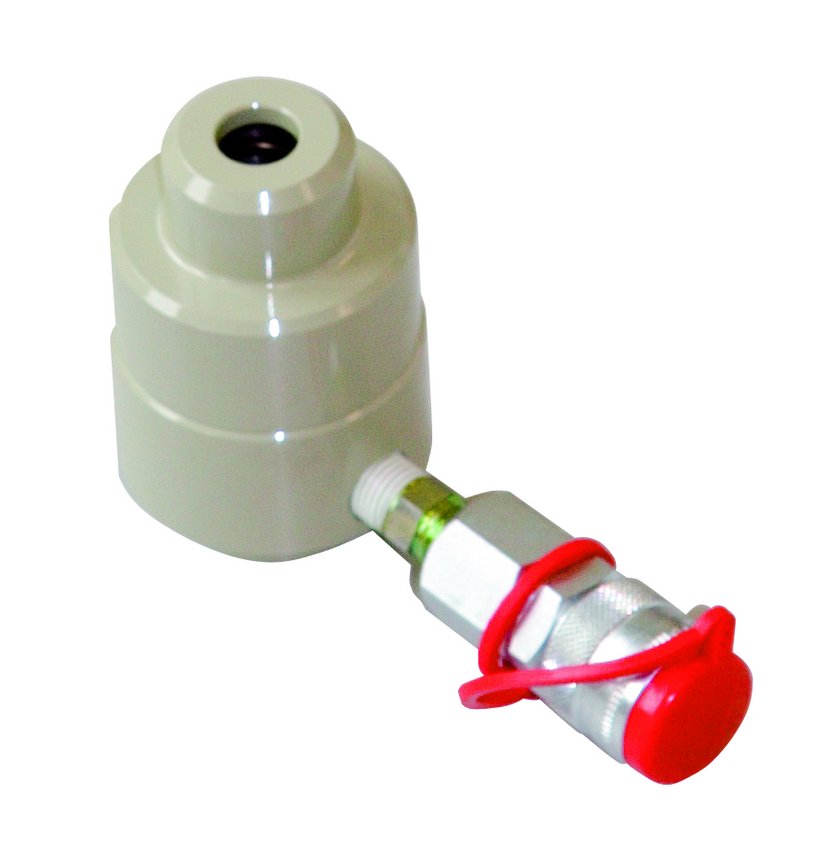

Hydraulikzylinder 9,5
- Ausgelegt für schwer zugängliche Stellen
- Max. Lochung: Ø 60 mm
Produktbeschreibung
Zur Betätigung der Locher aus der Rubrik "Mobile Geräte" mit häwa Elektro- oder Luft-Hydraulikpumpe.
Komplett anschlussfertig mit Schnellkupplung und 2 Betätigungsschrauben ø 19 mm.
Technische Daten
-
Artikelnummer: 2621-7600-01-00
-
Abmessungen: Stanzzylinder: ø 58 x 94 mm
-
Einsetzbar für: Rundlocher bis ø 60 mm / Quadratlocher 46 mm / Rechtecklocher bis 65 mm Diagonale
-
max. Blechstärke: Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm
-
Produktfamilie: für Mobile Geräte
-
Schraubenaufnahme: Gewinde 9,5 mm
-
Max. Betriebsdruck: 450 bar
-
Gewicht: 1.5 kg
-
Zylinderhub: 20 mm
Hinweis
- Wird am Schlauch der Stanzpumpe die Schraubkupplung durch einen Stecknippel ersetzt, kann dieser Zylinder auch mit Hand- oder Fußstanzpumpe betrieben werden.
- 1 Hydraulikzylinder.
- 2 Betätigungsschrauben (eine Schrauben mit 2x Gewinde ø 9,5 mm und eine Schraube mit Gewinde 9,5 mm auf 19 mm).
2623-0706-30-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 6,3/9,5 mm
Schraubenlänge
82 mm
2621-0711-10-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 11,1/9,5 mm
Schraubenlänge
95 mm
2623-0710-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 9,5/9,5 mm
Schraubenlänge
100 mm
2623-0719-00-00
Betätigungsschraube für Rundlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
Ø 19/9,5 mm
Schraubenlänge
130 mm
