2683-0125-00-02

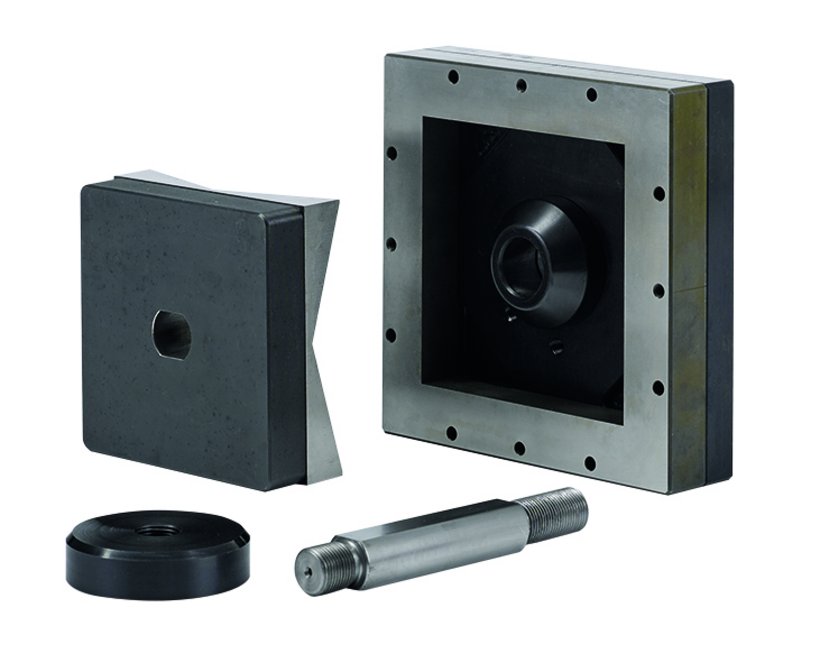

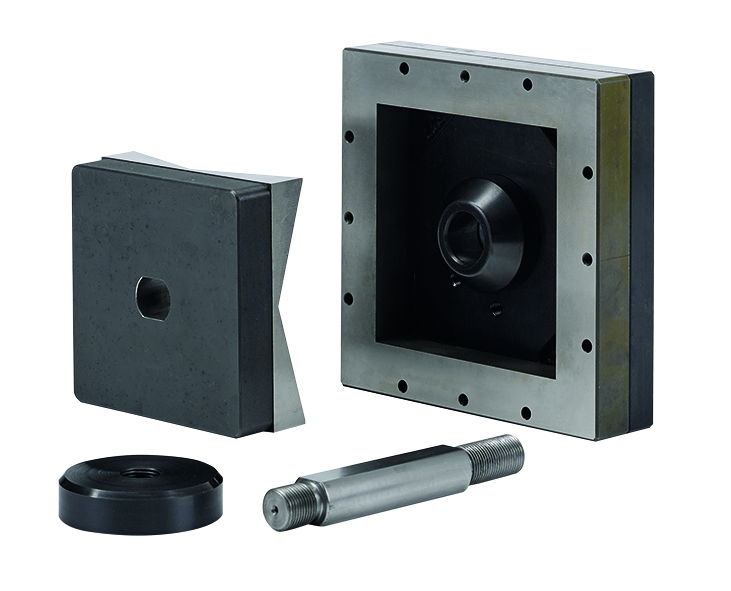

Quadratlocher 125 (ST+VA)
- Hohe Lebensdauer
- Wirtschaftliches Arbeiten
Produktbeschreibung
Zum Lochen von Blechen mit Stanzpumpe.
Durch die Markierungen an der Matrize einfaches Ausrichten.
Leichte Entnahme des verformten Abfallstückes.
Schnell, sauber, keine Gratbildung.
Technische Daten
-
Artikelnummer: 2683-0125-00-02
-
max. Blechstärke: Stahl 2,5 mm + Edelstahl 2,0 mm
-
Produktfamilie: für Mobile Geräte
-
Betätigungsgewinde: Ø 19 mm
-
Größe: 125 x 125 mm
-
Vorbohren ø: 27 mm
Hinweis
- Sie benötigen eine Stanzpumpe mit Schraubenaufnahme 19 mm.
- Beachten Sie auch den "Werkzeughinweis" unter "Downloads".
- 1 Locher komplett. Bestehend aus Stempel und Matrize + Betätigungsschraube mit Mutter + Schwenkschreibe mit Schraube.
2626-7200-01-00
Powerman Vario
Variante
ohne Lochwerkzeuge im Blechkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7206-01-00
Powerman Vario
Variante
PG1 mit Rundlochern von PG9-PG21 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7206-02-00
Powerman Vario
Variante
PG2 mit Rundlochern von PG9-PG29 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2626-7207-01-01
Powerman Vario
Variante
mit metrischen Rundlochern von M12-M50 im Kunststoffkoffer
Einsetzbar für
Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7400-00-00
Powerlec Vario Plus
Variante
ohne Lochwerkzeuge
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7400-01-00
Powerlec Vario Plus
Variante
mit metrischem Rundlochersatz
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7401-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 92 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2629-7402-00-00
Powerlec Vario Plus
Variante
mit Quadratlocher 125 mm für FixCool Filterlüfter
Einsetzbar für
Rundlocher bis ø 120 mm
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Quadratlocher 125 mm
Rechtecklocher bis 175 mm Diagonale
Materialstärke
Stahl bis 2 mm
Edelstahl bis 1,5 mm
Edelstahl bis 1,5 mm
Schraubenaufnahme
Gewinde 19 mm
2684-7100-01-01
Powerman
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2685-7200-01-01
Powerman Step
Einsetzbar für
Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale
Materialstärke
Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm
Schraubenaufnahme
Gewinde 19 mm
2683-0719-24-16
Betätigungsschraube für Formlocher
Produktfamilie
für Mobile Geräte
Betätigungsgewinde
19/19 mm
Schraubenlänge
153 mm
Formteil
Ø 25 mm mit 2 Führungsflächen
